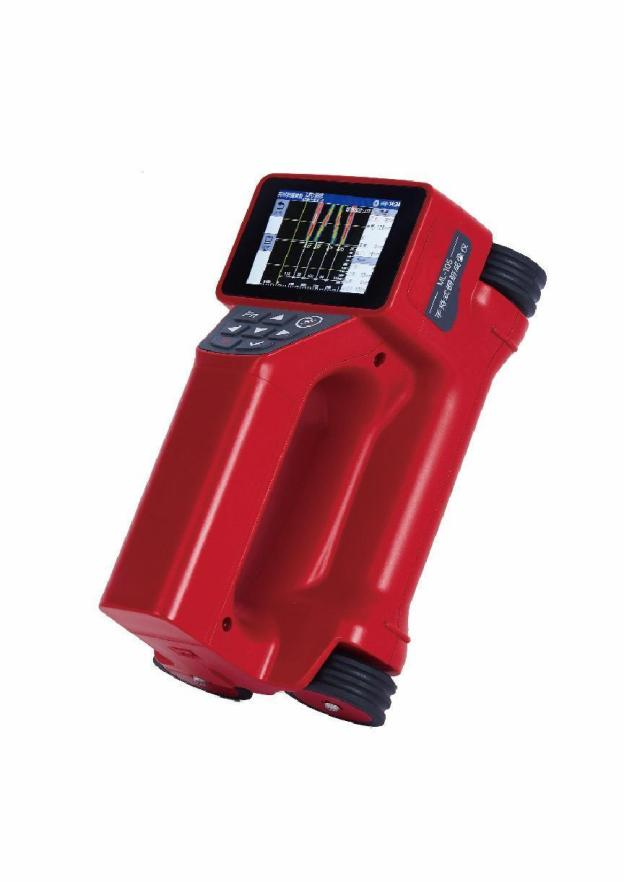

ML-105手持式鋼筋成像儀

產品概述：

    ML-105手持式鋼筋成像儀 ，能夠用圖像的方式真實呈現混凝土結構內部鋼筋、雜質分布情況，并測試混凝土結構內部鋼筋數量、保護層厚度、鋼筋間距，測試時完全不受箍筋影響，并可測試傾斜鋼筋，密集鋼筋。特殊的結構設計可以方便的在結構物標記鋼筋位置。主機與傳感器一體式結構，便于攜帶及現場操作。采用十四線圈結構設計，測試速度更快、精度更高、分辨力更強。

專利號：ZL 21 2019 2 0153229.7

依據標準：

《混凝土結構工程施工質量驗收規范》GB50204-2015

《混凝土結構現場檢測技術標準》GBT50784-2013

《混凝土中鋼筋檢測技術規程》JGJ/T152-2019

《建筑結構檢測技術標準》GB/T50344-2004

《電磁感應法檢測鋼筋保護層厚度和鋼筋直徑技術規程》DB11/T365-2016

《鋼筋保護層厚度測量?jī)x、樓板厚度測量?jī)x計量校準規范》JJF1224-2009

技術特點：

1、 以圖像方式直觀顯示出鋼筋分布情況，準確給出鋼筋各點保護層厚度。通過顏色的深淺呈現不同深度的鋼筋，形象顯現鋼筋的保護層厚度。

2、 真實呈現斷筋，斜筋，雜質（如鐵釘、綁扎鋼絲等）分布情況。

3、 測試時不受箍筋影響，即使跨箍筋測試也不影響測試結果。

4、 無需清零，特殊的算法可以保證儀器使用時無需清零操作、長時間使用能保證測試結果的一致性。

5、能準確識別密集筋，清楚指示鋼筋位置。對于密集筋檢測實現不丟筋，測試間距也能準確測量。

6、獨特的設計便于現場標記鋼筋位置。

7、50m超長距離測試。另有區域掃描功能，可以全面展示某一片區鋼筋的全部信息。

8、過濾器的配置，用戶可以通過調節過濾器帶寬和深度，濾掉無用數據，保證鋼筋測試數

據的可靠性。

9、配有強大的其機外軟件分析功能，提供三維立體圖像瀏覽，實現用戶所需要的各種檢測報告。

技術指標：

1、圖像顯示：彩色呈現鋼筋保護層厚度，同時顯示鋼筋保護層厚度，鋼筋間距

2、保護層厚度測試范圍：0-210mm（鋼筋直徑越大測試深度越深）

3、精度：0-80 mm     ±1mm

         81-120 mm   ±2mm

        121-210 mm   ±4mm

4、鋼筋適用范圍：? 6~ ? 50mm標準鋼筋

5、定位精度：1%或±1mm

6、最大掃描距離：50m，具有實時掃描及記錄掃描功能

7、統計功能：隨時顯示指定通道的鋼筋位置、保護層厚度、偏差、合格率

8、定點復測：1~6次，用戶可隨意設置，復測值列表

9、掃描區域網格設置：600*600mm或1200*1200mm 可選

10、區域掃描：軟件可對圖像掃描數據進行拼接

11、過濾器范圍：0~200mm，有利于剔除無效數據

12、路徑選擇功能：1~7任選

13、構件類型：國家規定全部構件類型均可選擇

14、數據存儲容量：不低于32G（SD卡可擴展）

15、數據接口：USB（可作為讀卡器使用）

16、數據傳輸速率：4MB/s

17、顯示屏類型：480X320點陣TFT液晶，觸摸屏，電容屏

18、電源：電池工作電壓7.1~8.4V，續航時間： 24小時

19、防護等級：IP54

20、重量：1.2kg

21、尺寸：240*132*135

22、相對空氣濕度90%

23、溫度：工作環境溫度-10~50oC，存放溫度25~60 oC

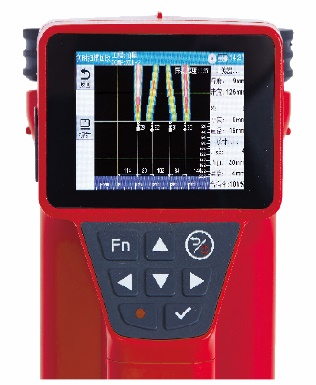

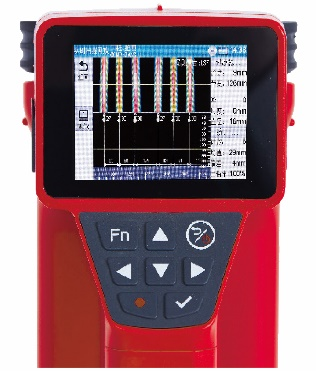

彩色顯示保護層厚度                              傾斜鋼筋檢測

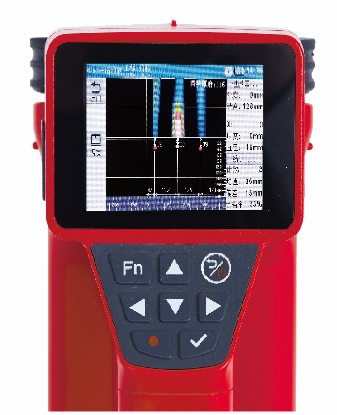

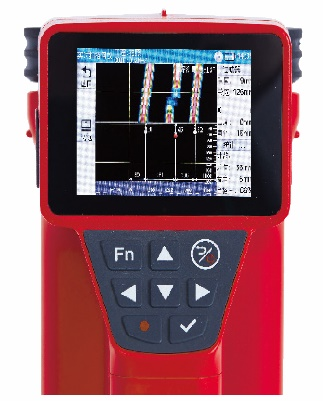

斷裂鋼筋檢測                             裝配式套筒鋼筋檢測

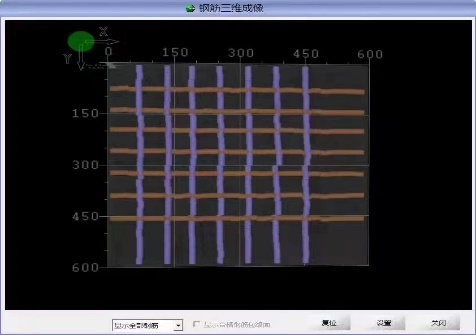

三維成像
